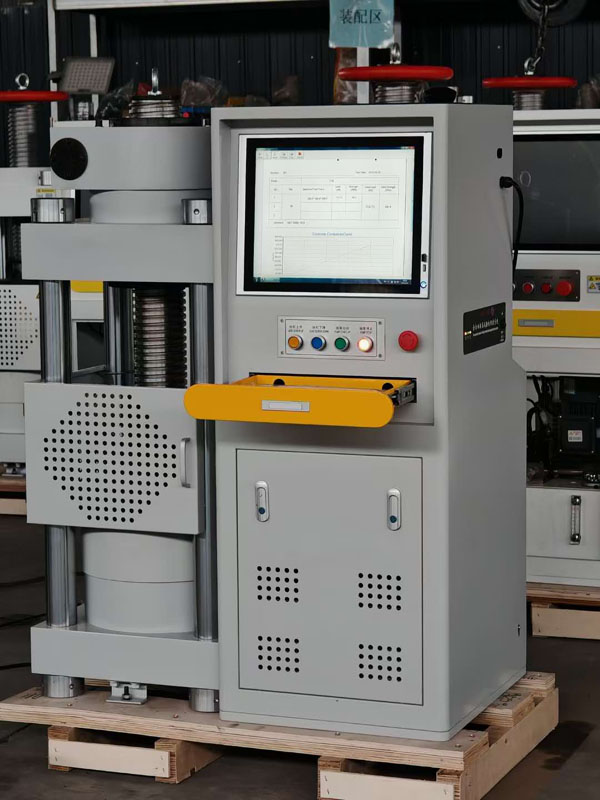

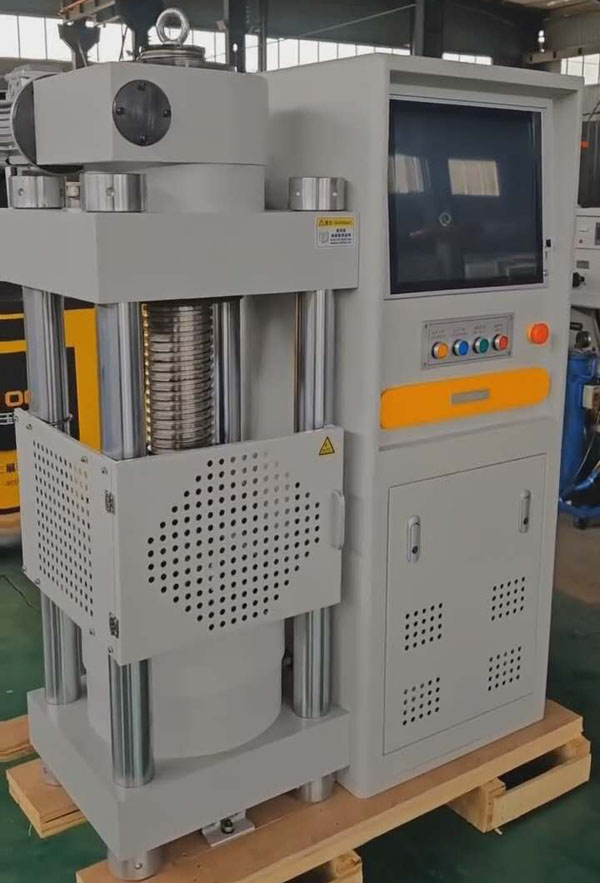

Penguji mampatan automatik standard untuk kiub konkrit dan silinder
Mesin ujian ini digunakan untuk menentukan kekuatan mampatan bahan binaan seperti batu bata, batu, dan konkrit.
Mesin ini mengamalkan pemacu sumber kuasa hidraulik, teknologi kawalan servo elektro-hidraulik, pengambilalihan dan pemprosesan data komputer, dan mengira kekuatan mampatan untuk menghasilkan laporan. Ia terdiri daripada tuan rumah ujian, sumber minyak (sumber kuasa hidraulik), sistem pengukuran dan kawalan, dan instrumen ujian
Ia terdiri daripada empat bahagian, yang mempunyai paparan dinamik beban, masa dan lengkung ujian, fungsi kawalan tepat pada masanya dan fungsi penyelenggaraan daya maksimum. Ia adalah peralatan ujian dan ujian yang diperlukan untuk pembinaan, bahan binaan, lebuh raya dan jambatan dan unit kejuruteraan lain.
Mesin ujian dan aksesori mematuhi: GB/T2611. GB/T17671、 GB/T16826. Standard GB/T50081.
Menyesuaikan ruang mampatan secara elektrik.
Data teknikal：
1.Voltage: three-pase,380V /50HZ
2. Kekuatan Ujian Maksimum: 2000kn;
3. Tahap MesinTest: Tahap 1;
4.Compressed ruang: 320mm
5.Diameter pistion& Perjalanan omboh: ￠250mm*8 0mm;
6.UPPER Platen Saiz: φ240mm;
7. Saiz platen: 250 × 350mm;
8.Dimensi: 960 × 680 × 1370 mm;
9.Machine Power: 1.5KW (motor pam minyak 1.1kw);
10. Machine Weight: kira -kira 840kg;
mesin ujian bahan sejagat：
Pengawal automatik diprogramkan untuk mengikuti keperluan spesifikasi ujian yang dipilih untuk hubungan spesimen, pra-beban, kadar beban, pengesanan pecah, pengambilalihan data, dan pulangan omboh ke kedudukan rumah. Variasi dalam kadar beban dan aplikasi dihapuskan, memastikan hasil yang tepat, berulang, dan didokumenkan yang sesuai dengan kaedah ujian ASTM dan AASHTO. Ujian automatik dan dokumentasi keputusan juga membawa kepada kadar produktiviti yang lebih tinggi dengan kesilapan yang lebih sedikit.
Bingkai mampatan konkrit direka untuk mengendalikan tuntutan harian ujian silinder konkrit, rasuk, blok dan kiub. Mesin mampatan Humboldt merangkumi pelbagai ujian dari 30,000 hingga 500,000 lbs. (1112 hingga 2,224kn). Semua bingkai mampatan dibina di Amerika Syarikat untuk spesifikasi melebihi piawaian industri semasa. Mesin mampatan ini dikenali untuk fleksibiliti mereka, pembinaan tegar, kebolehpercayaan dan reka bentuk padat. Semua bingkai beban Humboldt dihasilkan dengan ahli-ahli sampingan keluli struktur dan kepala salib keluli pepejal, yang mempunyai reka bentuk pembinaan kotak yang unik. Setiap sudut dikimpal sepenuhnya pada kedua-dua bahagian dalam dan di luar jahitan kepala silang, menyediakan kestabilan yang lasak yang diperlukan untuk keputusan ujian yang tepat dan berulang tahun demi tahun.
Dibina untuk terakhir, dan jika dibandingkan dengan mesin pesaing yang lebih ringan; Anda akan menemui kepala salib mesin -mesin ini menjadi lebih tebal daripada persaingan mereka. Mesin mampatan kami mempunyai omboh diameter yang lebih besar dengan strok dan perisai debu yang lebih panjang. Mereka menyediakan meja platen yang lebih tebal, yang melebihi piawaian HRC 55, serta mempunyai keluli, pintu pengawal fragmen.
Ciri -ciri lain termasuk reka bentuk bingkai yang meletakkan pemasangan silinder hidraulik di kepala salib atas, yang menggunakan daya beban ke arah ke bawah, menghapuskan pembentukan bahan asing di sekitar kawasan silinder untuk kehidupan meterai yang lebih lama. Sistem platen yang cepat berubah membolehkan penukaran platen ujian yang cepat dan mudah.
Humboldt mengeluarkan beberapa pengawal yang sangat baik untuk digunakan dengan mesin mampatan konkrit kami yang membolehkan anda memilih pengawal yang paling sesuai dengan aplikasi anda.
Pengawal automatik
Barisan pengawal Humboldt termasuk HCM-5080, pengawal automatik dan HCM-5070, versi konsol HCM-5080. HCM-5080 dan HCM-5070 menggunakan pam hidraulik integral, yang dikawal secara automatik oleh pengawal.
Pengawal mesin mampatan HCM-5080 dan HCM-5070 Humboldt menggabungkan ujian standard ini dalam reka bentuk mereka: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M dan EN 12390-3. Hanya pilih ujian yang anda ingin jalankan semasa anda mengkonfigurasi ujian anda dan pengawal akan membimbing anda melalui persediaan dari mana anda boleh meneruskan ujian anda.
Pengawal Manual
Humboldt juga menawarkan HCM-5090, penunjuk digital untuk digunakan dengan mesin yang dikendalikan secara manual. Pengawal ini mempunyai banyak ciri pengawal automatik kami kecuali ia direka untuk digunakan dengan pam yang dikendalikan secara manual. HCM-5090 menggabungkan persediaan ujian standard yang sama sebagai pengawal automatik. Hanya pilih ujian yang anda ingin jalankan semasa anda mengkonfigurasi ujian anda dan pengawal akan membimbing anda melalui persediaan dari mana anda boleh meneruskan ujian anda.
Untuk operasi yang berfikiran bajet, kami juga menawarkan penunjuk i7, yang merupakan penunjuk beban digital yang mudah digunakan yang secara serentak memaparkan kedua-dua beban hidup dan kadar nilai beban semasa ujian.
