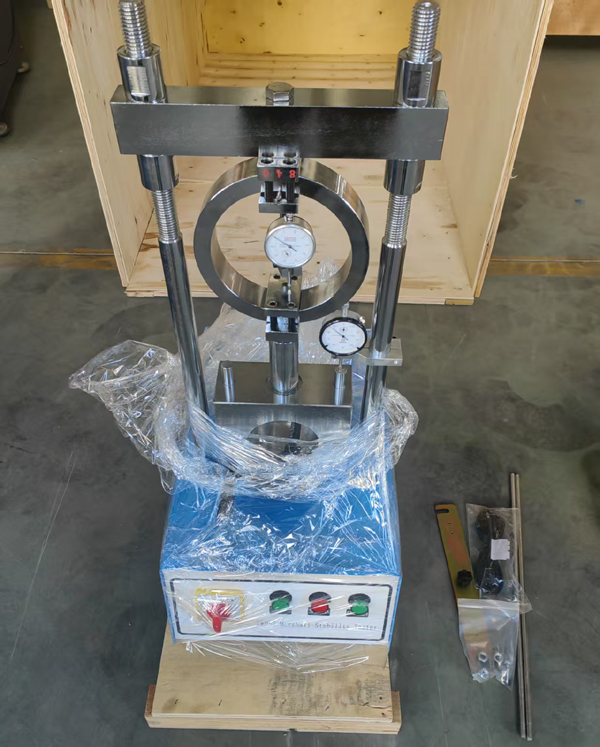

Penguji nisbah galas tanah untuk CBR makmal

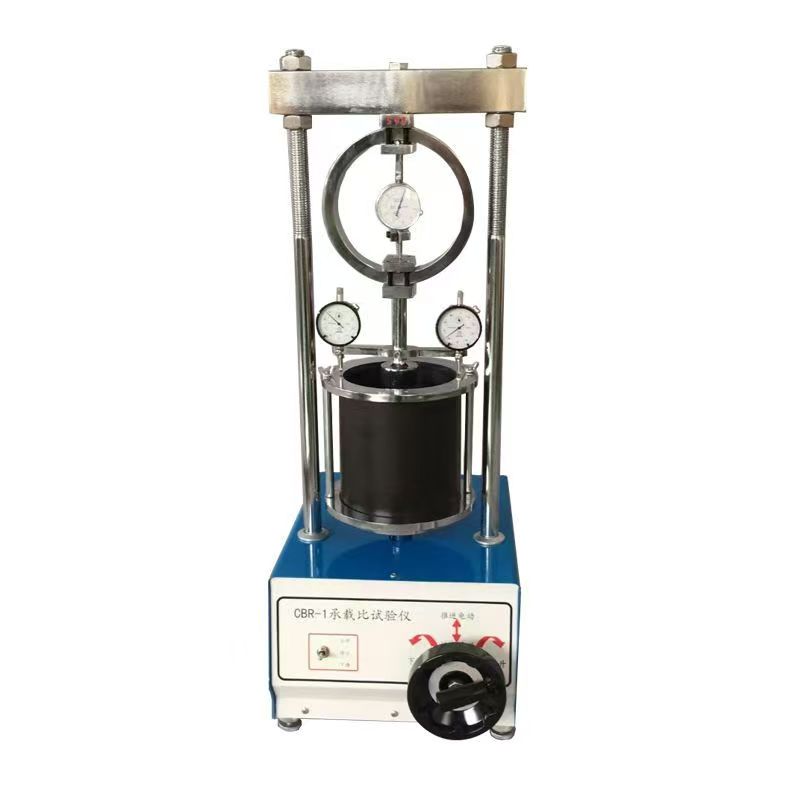

Model penguji nisbah bearing CBR-I:
Kelajuan: 1mm/min, tekanan maksimum 3 T.
Rod penembusan: Diameter muka akhir φ50mm.
Penunjuk Dial: 0-10mm 2 keping.
Multiwell Plate: Dua keping.
Plat pemuatan: 4 keping (diameter luar φ150mm, diameter dalaman φ52mm, masing -masing 1.25kg).
Tiub ujian: diameter dalaman φ152mm, ketinggian 170mm; Pad φ151mm, ketinggian 50mm dengan tiub ujian pemadat tugas berat yang sama.
Kekuatan mengukur cincin: 1 set. Voltan bekalan kuasa: 380V.
Berat bersih: 73kg berat kasar 86kg
Dimensi: 57x43x100cm
Direka untuk melaksanakan penilaian makmal nilai CBR asas sub lebar dan subgrade dan untuk penentuan kekuatan bahan kohesif yang mempunyai saiz zarah maksimum kurang dari 19 mm (3/4 ").

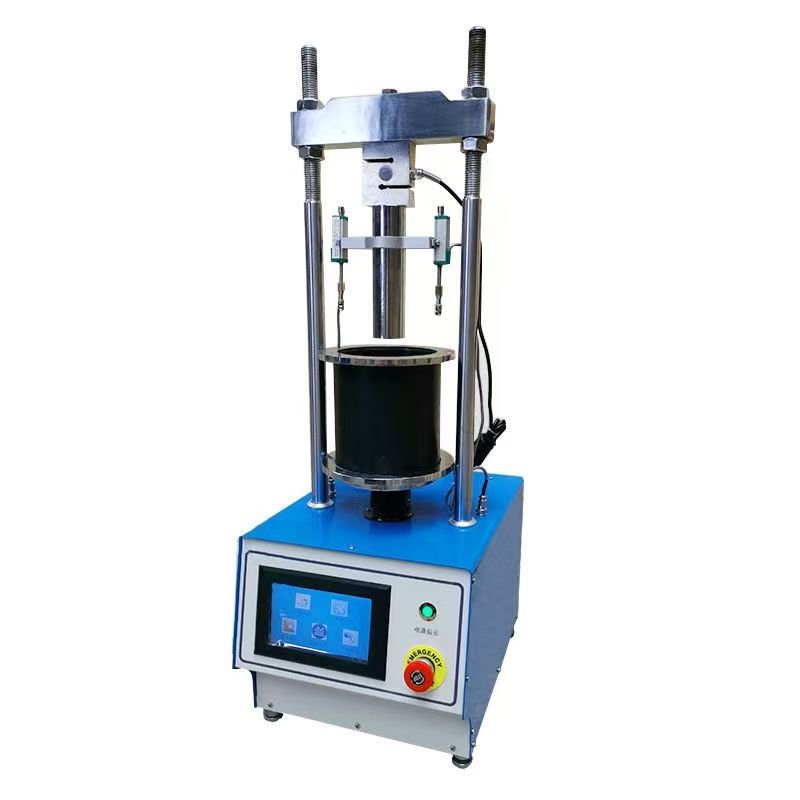

UTS-0852 direka untuk memuatkan omboh penembusan ke dalam sampel tanah pada kadar malar untuk mengukur beban yang digunakan dan penembusan omboh pada selang yang Telah ditetapkan.
Mesin ini direka untuk dipasang pada bangku yang sesuai dan terdiri daripada bingkai dua lajur yang mantap dan padat dengan rasuk salib atas laras. Bingkai mempunyai kapasiti 50 kN. Kelajuan ujian ialah 1.27 mm/min. untuk ujian ASTM/EN/AASHTO/BS/NF. Memuatkan dan memunggah turun dari panel depan dengan butang atas/bawah. Kelajuan memunggah adalah UDLUSED 5 mm/min untuk ujian semula mudah.
Mesin ujian CBR dibekalkan lengkap dengan;
Beban cincin, 50 kN
Tolok Dail Digital 25 x 0.01 mm (UTGM-0148) dengan pemegang (UTS-0853)
Piston penembusan (UTS-0870)
