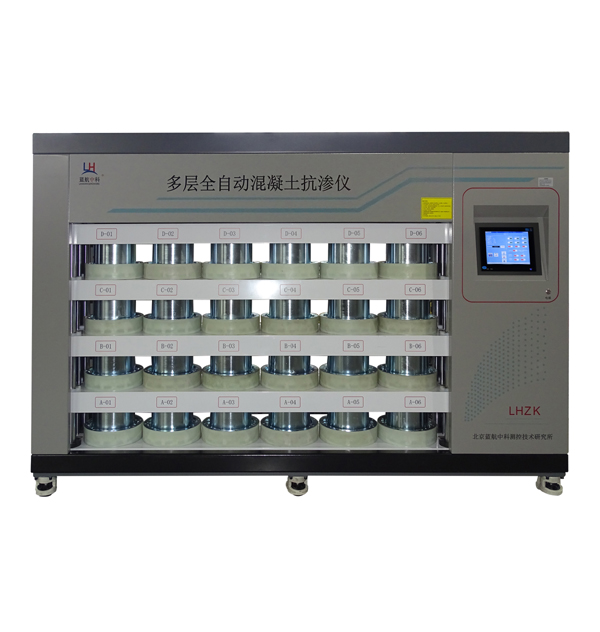

Penguji Ketidakmampuan Konkrit Automatik
I. Pengenalan Produk
Instrumen ini Penguji Ketidakmampuan Konkrit Automatik mengamalkan cip yang diimport tulen, sistem operasi Win7, dan berpusat pada komputer dengan sistem kawalan ketepatan tinggi litar bersepadu. Perisian dan perkakasan mengamalkan pelbagai langkah anti-interferensi, dan parameter kerja di tapak disimpan dalam masa nyata. Ia mempunyai ketepatan kawalan yang tinggi, tiada kehilangan data apabila kegagalan kuasa, dan kebolehpercayaan yang tinggi. Ia menyedari ciri -ciri sistematisasi, kecerdasan, automasi, dan humanisasi peralatan, dan secara komprehensif mengetuai produk serupa di pasaran. Ia mematuhi keperluan piawaian seperti GB/T50081-2008 (standard untuk kaedah ujian prestasi jangka panjang dan ketahanan konkrit biasa), JG/T249-2009, T0528-94, dan GBJ81-85.
Ii. Ciri -ciri produk
Enam kumpulan spesimen berfungsi secara serentak setiap kali (tahapnya berdasarkan mesin tuan rumah), sepenuhnya bebas antara satu sama lain. Terdapat enam pam air bebas yang sepadan dengan setiap peringkat.
2. Badan mesin mengamalkan reka bentuk belakang yang dipasang dengan rak buku dengan penghantaran berputar yang berkaitan. Tiada lajur di kedua -dua belah acuan untuk ujian, menyediakan ruang yang besar antara spesimen dan menjadikannya lebih mudah untuk memasang dan mengeluarkan spesimen. Ia sesuai untuk pelanggan dalam persekitaran makmal besar dan kecil.
3. Ujian acuan mengamalkan teknologi kimpalan paip keluli lancar terkini. Penampilan Telah menjalani rawatan haba dan galvanization, yang bukan hanya estetika yang menyenangkan tetapi juga sangat tahan karat. Ia tidak akan menyebabkan kerosakan pada mesin itu Hantariri kerana kelembapan, menjadikannya lebih selamat dan lebih tahan lama.
4 beg udara dibuat daripada getah neoprena berkualiti tinggi yang diimport melalui mati. Getah neoprena mengandungi lebih daripada 95% getah semulajadi tulen. Ketebalan getah mencapai 6 milimeter, memberikan rintangan tekanan yang lebih baik dan rintangan memakai. Tekanan udara dihasilkan oleh pam tekanan tinggi yang tepat, yang lebih besar daripada tekanan air, menjadikannya lebih selamat dan lebih dipercayai.
5. Keselamatan yang digunakan: Rod penyambung pneumatik dikunci secara mekanikal. Sekiranya kegagalan kuasa semasa ujian acuan, ia akan berhenti secara automatik pada kedudukan semasa dan tidak akan jatuh, memastikan fungsi perlindungan yang selamat dan boleh dipercayai.
6. Dengan menggunakan lengan getah tertutup individu untuk bekalan gas dan air berasingan, 36 blok ujian boleh dibuat pada 6 lapisan, yang meningkatkan kecekapan, mengurangkan kos dan menjimatkan ruang.
7. Jenis GD120F FUMA Universal Industrial Load Wheels diterima pakai, yang tahan lama, licin dan mudah untuk pergerakan.
Iii. Parameter Teknikal Produk
1. Kontrol dan Mod Kerja: Seluruh proses adalah ujian automatik sepenuhnya, tidak perlu memohon apa -apa bahan pengedap. Ia mempunyai pengedap automatik, penekanan automatik, tekanan berterusan automatik, pengesanan kebocoran automatik, pemantauan automatik, dan rakaman masa untuk laporan, dan lain -lain. Ia memenuhi keperluan untuk sambungan rangkaian di peringkat kemudian.
2. Mod Operasi: Komputer Perindustrian dengan Sistem Operasi Windows 7, dikendalikan oleh skrin sentuh Cina (dengan perisian pengukuran dan kawalan terbina dalam)
3. Nombor spesimen yang boleh diuji pada satu masa: 36
4. Dimensi geometri acuan ujian (juga dikenali sebagai acuan utama): diameter pembukaan atas φ175mm, diameter pembukaan bawah φ185mm, ketinggian 150mm.
5. Julat Pengambilan: 0 – 2 MPa
6. Kesalahan relatif petunjuk mesin ujian: ± 1%
7. Kesilapan relatif RELITA KEPUTUSAN Mesin Ujian: 1%
8. Kesalahan relatif kembali ke sifar: 0.5%
9. Ketepatan paparan minimum tekanan air: 0.001 MPa
10. Penstabilan Voltan Peralatan Perbezaan Mula (kaedah ketinggian permeasi): ± 0.025 MPa
11. Perbezaan Permulaan Penstabilan Voltan Peralatan (kaedah tekanan langkah demi langkah): ± 0.005 MPa
12. Ketinggian penempatan sampel paling atas: 1.65 meter
13. Ketinggian penempatan sampel lapisan bawah: 0.30 meter
14. Dimensi: 2641 * 811 * 2258 mm
15. Kawasan: kira -kira 2.14 meter persegi
16. Berat bersih: 1.9 tan
17. Syarat Pemasangan: Boleh muat melalui pintu biasa, sambungan plug-and-pull, bekalan kuasa isi rumah.
Iv. Arahan operasi:
Pilih lapisan yang anda perlukan untuk beroperasi, klik huruf lapisan itu, masukkan kata laluan [1], klik [sahkan], dan kemudian anda akan memasukkan halaman operasi.
2. Buka kunci [Kunci Keselamatan], klik [Rise], dan selepas ia berhenti, letakkan bahagian ujian di dalamnya.
3. Klik [ekzos], kemudian klik [vakum] untuk melaksanakan operasi vakum. Selepas 3 hingga 4 saat, matikan [ekzos], dan kemudian matikan [vakum].
4. Klik [Turun], tunggu sehingga berhenti, kemudian matikan [Kunci Keselamatan].
5. Klik "Mula", peranti mula berfungsi dan ujian bermula.
6. Klik [kembali] untuk kembali ke halaman utama.
7. Apabila tiga spesimen didapati bocor di lapisan yang dikendalikan, ia menunjukkan bahawa warna spesimen merah, ujian selesai, dan ujian untuk lapisan ini akan dihentikan secara automatik.
8. Pilih lantai ujian yang lengkap dan masukkan dengan memasukkan kata laluan.
9. Ulang [Langkah 3]
10. Buka kunci [kunci keselamatan], kemudian klik [Rise]. SeTelah berhenti, keluarkan sekeping ujian.
